2020款AIRBFT气动避震套件安装接线说明
当您收到AIRBFT控制系统套件的时候，由于控制系统配件较多，对于第一次安装的技师来说可能比较茫然，以下是AIRBFT气动避震系统的安装接线方法。
安装注意事项：
1、所有带有O型圈的接头安装无需涂螺纹胶
2、气管安装不能弯折，底盘走管每隔50cm需用扎带固定，管子不能活动摩擦
3、搭铁线与车体连接一定要锁紧
4、遥控器装车如果不能进入系统界面，请检查遥控线束是否插到底
5、手机APP下载，苹果系统直接商店搜索AIRBFT下载，安卓系统扫下图二维码下载！
安装用到的工具
内六角扳手，13号开口扳手，17开口扳手，十字螺丝刀
安装方法步骤
①，收到套件首先检查所有配件是否齐全或损坏，如果缺少配件或损坏请在收到货3天内联系发货商。

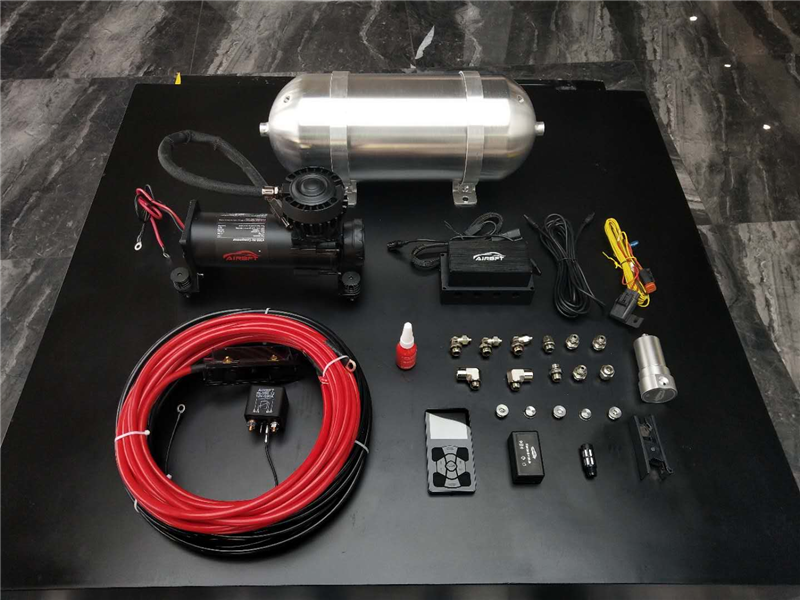

下图为AIRBFT空气系统整套配件，清单如下：
1、ARBFT V360静音气泵*1台
2、AIRBFT 8mm高压气管20米*1盘
3、AIRBFT 过滤器*1个
4、AIRBFT 电源线*1根（长度6.5米含70A保险一个）
5、AIRBFT 200A继电器*1个（含搭铁线）
6、AIRBFT 集成电磁阀*1个
7、AIRBFT 电磁阀线束*1根
8、AIRBFT 遥控手柄*1个
9、AIRBFT 遥控器线束*1根
10、AIRBFT 蓝牙模块*1个
11、消音器*1个
12、铝合金气瓶*1个（长度450mm直径168mm，气瓶抱箍*2个纸箱两头各一个）
13、气管切管刀*1个
14、10g螺纹密封胶*1瓶
15、专用气动接头一套，全部为G1/4丝牙（活接弯头3个，直接头5个，对丝1个，内外丝弯头2个，堵头5个）

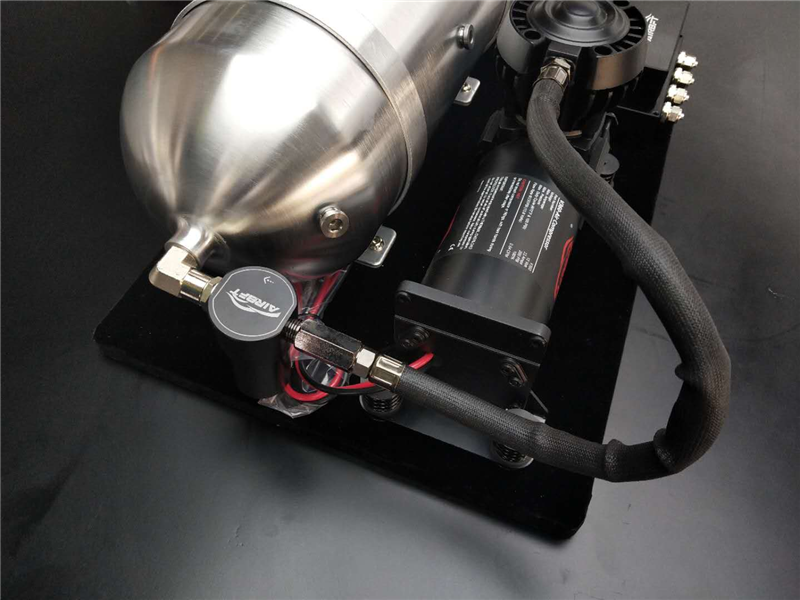

②，静音气泵，过滤器，气罐之间的连接，依次是静音气泵通过过滤器进入到气罐，过滤器和气罐中间要用一个内外丝弯头和一个对丝来连接，气泵单向阀与过滤器连接需要涂螺纹胶

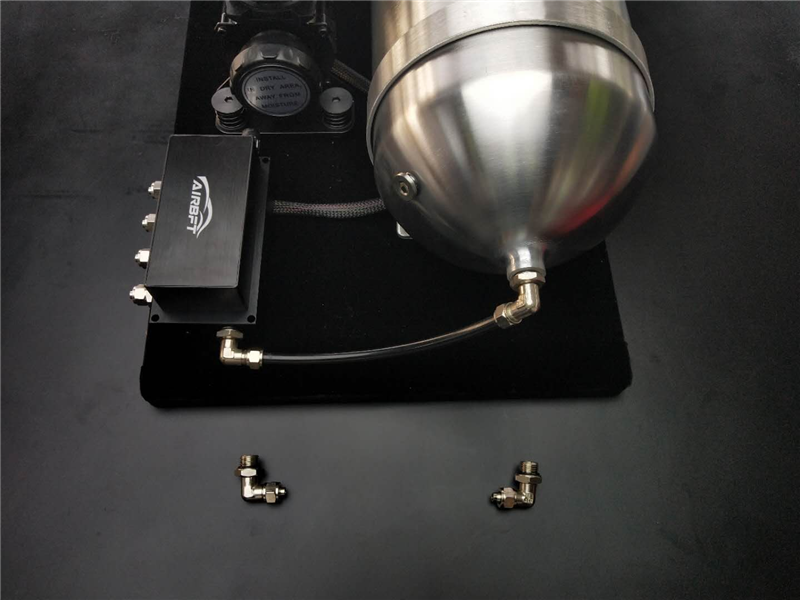

③，气罐与集成电磁阀连接，需要用到两个活接弯头，中间用一段8mm气管做连接，如下

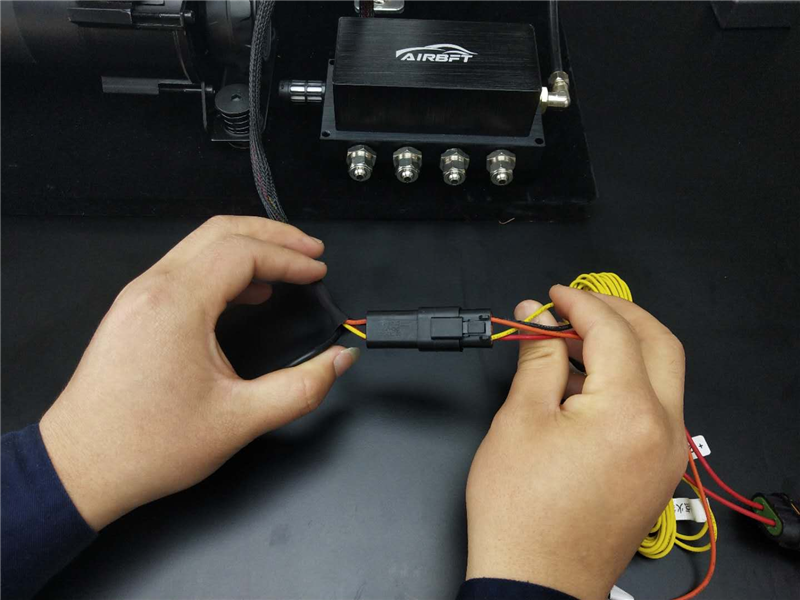

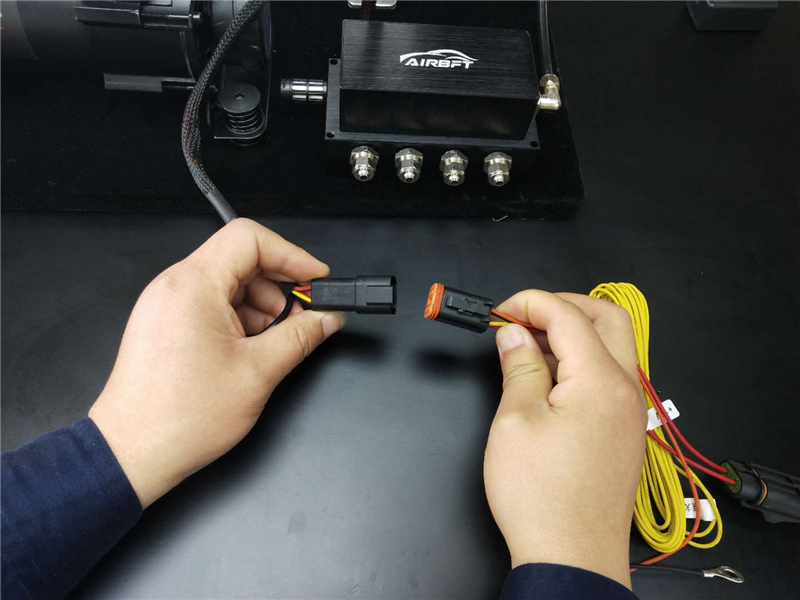

④，集成电磁阀与其线束连接，如图：一公一母接插件直接对插，感觉“嗒”一下即为插到位

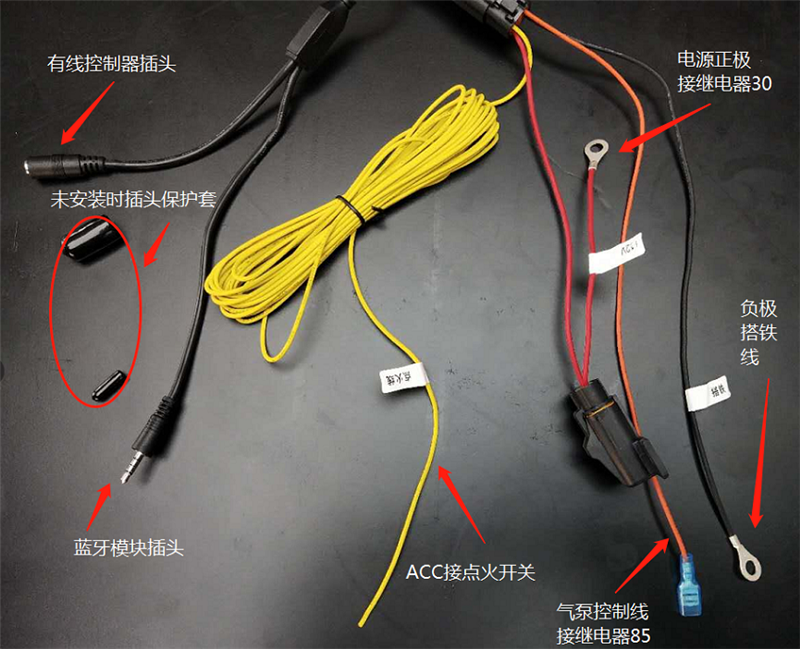

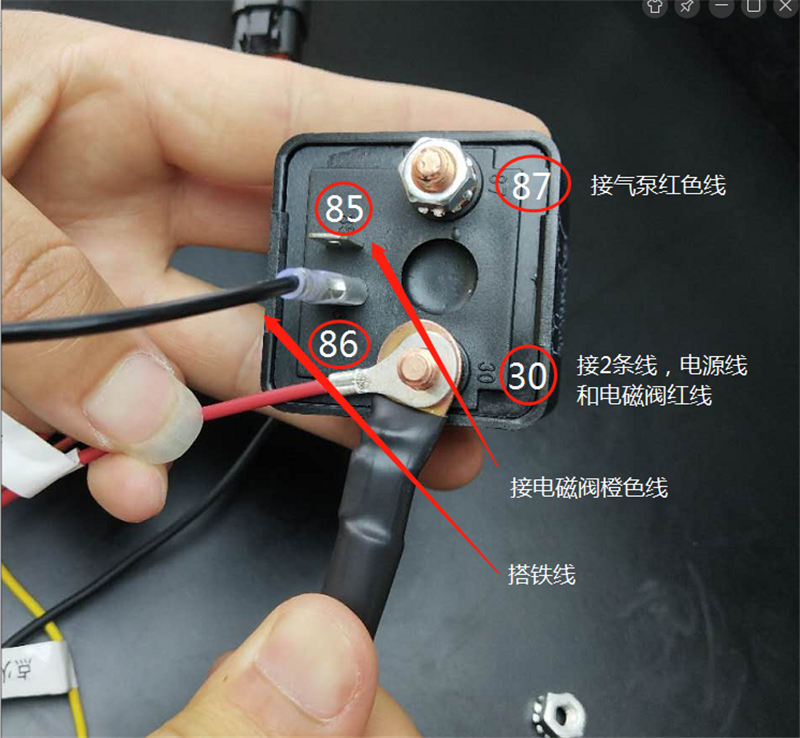

⑤，电磁阀线束上，共有两个插头和黑（搭铁线）、红（电源，接继电器30）、黄（ACC，接点火开关）、橙（气泵控制线，接继电器85）四条线，如下图：

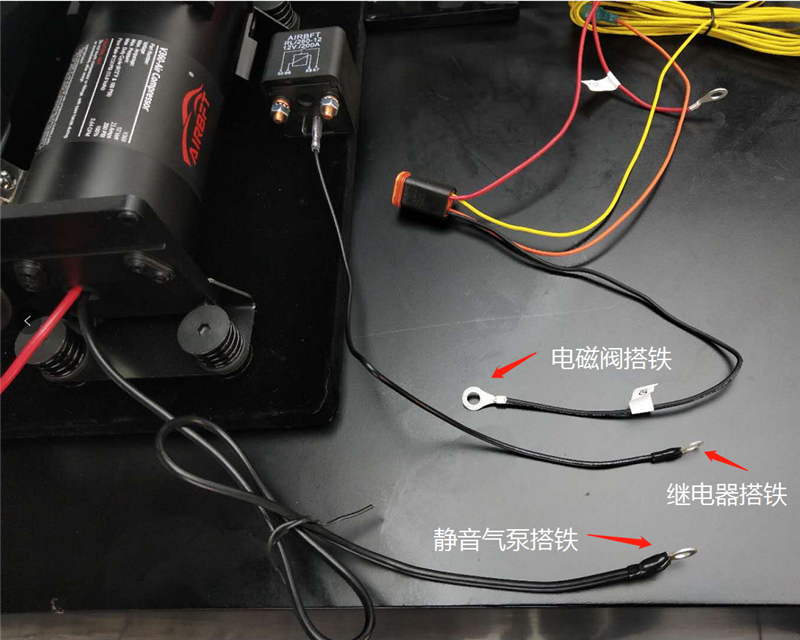

⑥，整套系统的搭铁线共有3根，分别是电磁阀一根，继电器一根，静音气泵一根，可以三根集中在一起，就近和车体连接即可，如下图

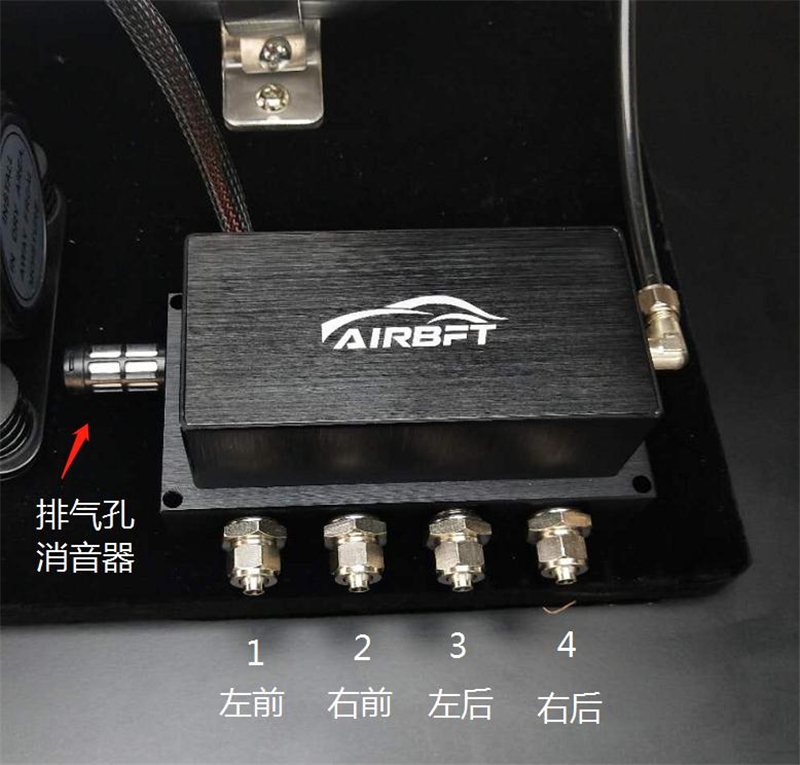

⑦，集成电磁阀四个接口1234需要用4个直接头，注意无需涂螺纹胶，用17号扳手稍微用力拧上即可，1234分别对应左前，右前，左后，右后

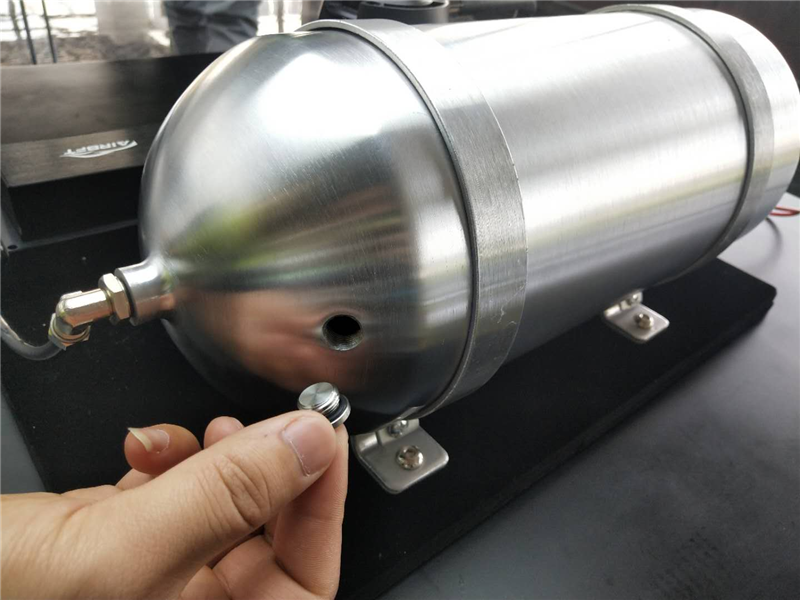

⑧，气罐气孔的使用，气罐一共有7个气孔，如下图，正常安装我们会使用到两个，一个孔进气一个孔出气，其他的孔是预留孔，如果有的车友想加一个气泵，或者是接一个给轮胎充气的气枪，这些预留孔就会用到，如果不用需要用堵头堵起来，配件接头里边配的有5个带O型圈的堵头，无需涂螺纹胶，用内六角扳手稍微用力拧上即可
完成以上所有步骤，控制系统套件即组装完毕，组装完毕之后需要通电测试，检查有无漏气，通电之后待气泵自动充气直至自动停止，控制器右上角显示出厂设置气压值为125PSI左右，所有接口处用泡沫涂抹，认真观察看是否有漏气，观察没有漏气，关掉电源仍需保压4个小时，4小时后打开电源看气压有无变化，气罐压力值浮动在5PSI以内为正常。
